隨著中國新能源汽車行業迅速發展，車載充電機(On-board Charger, OBC)應用需求與日俱增。新葡京平臺的功率半導體產品為車載充電機提供更完善、更小型且更可靠的全套設計方案。

針對6.6kW OBC市場的應用需求，Silan提供第五代IGBT產品用于前級各功率段PFC拓?fù)?，而Hybrid IGBT與SJ MOS適用于不同控制策略的更高頻率后級拓?fù)湫枨?，實現6.6kW OBC的小型化及高可靠性能。

更高功率段11kW OBC的汽車產品，Silan自主研發全新平臺碳化硅技術，更優秀的開關特性與更高的功率密度可以滿足高效率、高可靠性要求的11kW OBC應用。低壓MOS則適用于配套高壓DC-DC電路，為輔助電池提供更高的充電功率，滿足更加豐富的智能座艙及影視娛樂需求。

Silan推出全新半橋形式模塊封裝（HSOP-8），貼片化安裝方式可極大程度優化OBC設備體積，其擁有比分立封裝更優越的散熱性能，滿足整機更大功率、更小體積和自動化生產的需求。

方案拓?fù)?/div>

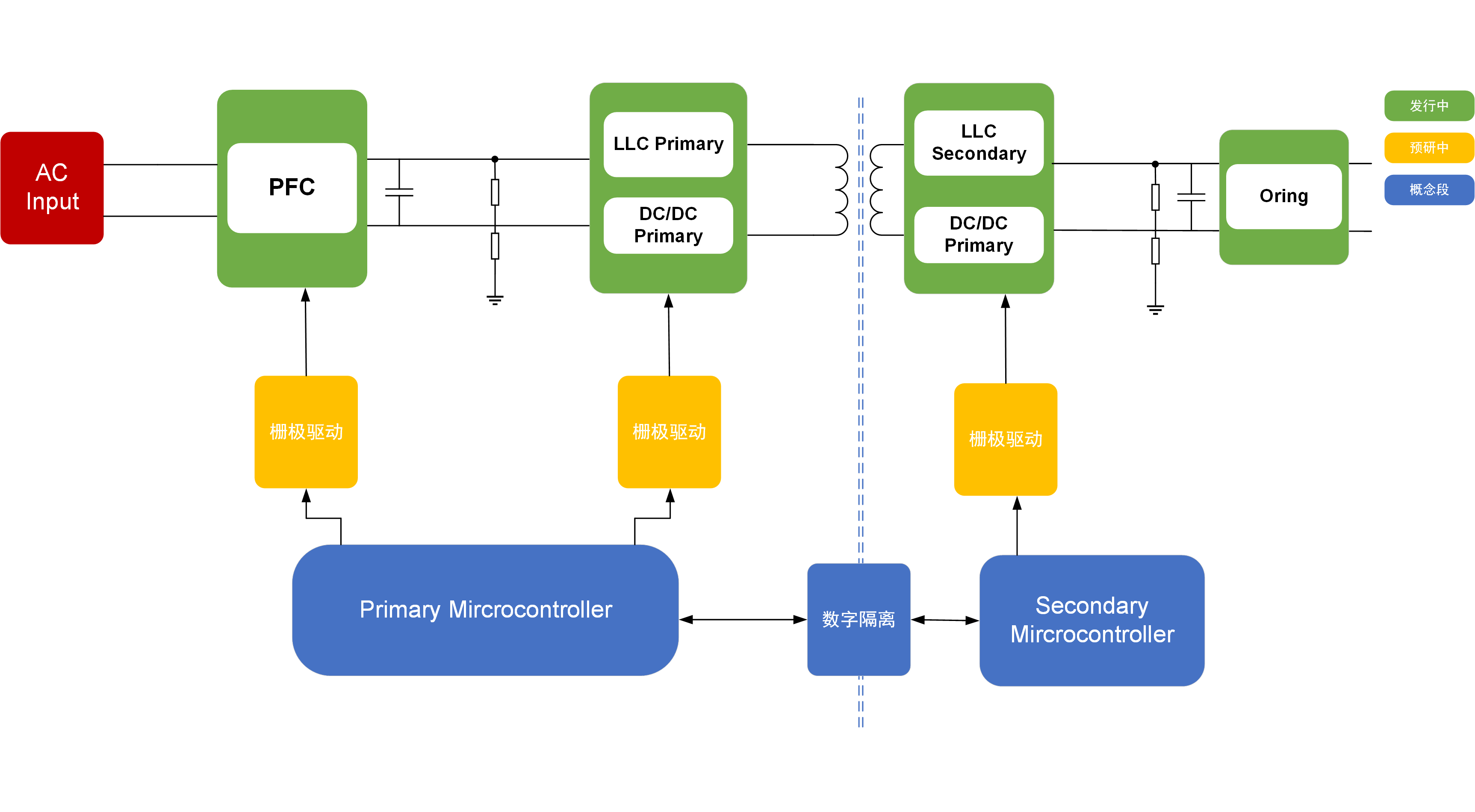

新葡京平臺車載充電器的硬件拓?fù)淙缦聢D，在各拓?fù)鋺?yīng)用中使用新葡京平臺IGBT、MOSFET方案。


方案產品

分立器件

功率段	拓?fù)浞诸?/span>	產品分類	典型產品型號	典型封裝	產品規格書
6.6kW	PFC	50A/650V IGBT	SGTQ50V65UF1P7	TO-247-3L	SGTQ50V65UF1P7 說明書.pdf
	PFC/LLC	50A/650V IGBT+20A/650V SiC SBD	SGTQ50V65UFCR3P7	TO-247-3L	SGTQ50V65UFCR3P7 說明書.p df
	PFC	75A/650V IGBT	SGTQ75V65FDB1P7	TO-247-3L	SGTQ75V65FDB1P7 說明書.p df
	PFC/LLC	75A/650V IGBT	SGTQ75V65FDB2P7	TO-247-3L	SGTQ75V65FDB2P7 說明書.p df
	PFC	50A/650V IGBT	SGTQ50V65UF1S7	TO-263-7L	SGTQ50V65UF1S7 說明書.p df
	PFC/LLC	50A/650V IGBT+20A/650V SiC SBD	SGTQ50V65UFCR3S7	TO-263-7L	SGTQ50V65UFCR3S7 說明書.pdf
	PFC	40A/650V IGBT	SGTQ40V65SDB2S7	TO-263-7L	SGTQ40V65SDB2S7 說明書.pdf
	LLC	41mΩ/650V SJ-MOS	SVSQ65R041P7HD4	TO-247-3L
	LLC	80mΩ SiC MOS	SCDQ120R080NB2P4B	TO-247-4L
11kW	PFC/LLC	80mΩ SiC MOS	SCDQ120R080NB2P4B	TO-247-4L
	PFC	40mΩ SiC MOS	SCDQ120R040NB2P4B	TO-247-4L
	PFC	40A/1200V IGBT	SGTQ40T120SDB2P7	TO-247-3L	SGTQ40T120SDB2P7 說明書.pdf
	LLC	75A/650V IGBT	SGTQ75V65FDB2P7	TO-247-3L	SGTQ75V65FDB2P7 說明書.pdf
HV-DCDC	DC-DC Pri	110mΩ/650V SJ-MOS	SVSQ65R110P7HD4	TO-247-3L
	DC-DC Pri	80mΩ SiC MOS	SCDQ120R080NB2P4B	TO-247-4L
	DC-DC Sec	4.5mΩ/100V MOS	SVGQ104R5NATC	TO-220
		4.1mΩ/100V MOS	SVGQ104R1NL5S-2HS	PDFN5*6	SVGQ104R1NL5S-2HS 說明書.pdf
		1.5mΩ/100V MOS	SVGZ101R5NLQ-2HS	TOLL
		2.5mΩ/100V MOS	SVGQ102R5NLS-2HS	sTOLL	SVGQ102R5NLS-2HS 說明書.pdf
	Oring	1.3mΩ/40V MOS	SVGQ041R3NL5V-2HS	PDFN5*6	SVGQ041R3NL5V-2HS 說明書.pdf
		1.0mΩ/40V MOS	SVGQ041R0NL5V-2HS	PDFN5*6	SVGQ041R0NL5V-2HS 說明書.pdf
		1.0mΩ/40V MOS	SVGQ041R0NLP	LFPAK56	SVGQ041R0NLP 說明書.pdf

半橋模塊

功率段	拓?fù)浞诸?/span>	產品分類	典型產品型號	典型封裝	產品規格書
6.6kW	PFC	75A/650V IGBT	SGMQ75V65HSFDB1	HSOP-8
	LLC	SGMQ75V65HSFDB1	SVMQ65R041HSHD4	HSOP-8
	DC-DC	110mΩ/650V SJ-MOS	SVMQ65R110HSHD4	HSOP-8
