SD42560是PWM控制、功率開關內置的LED驅動芯片?？商峁┙祲盒停╞uck）/升壓型（boost）/升降壓型（buck-boost）三種模式的驅動。內置溫度保護電路，限流電路，過壓保護電路和PWM調光電路，在較寬輸入電壓范圍內，具有良好的線性調整率和負載調整率。
SD42560采用電流模式控制，環路結構簡單穩定，具有快速的瞬態響應，恒流特性好。SD42560具有出色的轉換效率：降壓模式最高可達96%，升降壓模式最高可達到83％，升壓模式最高可達95％。

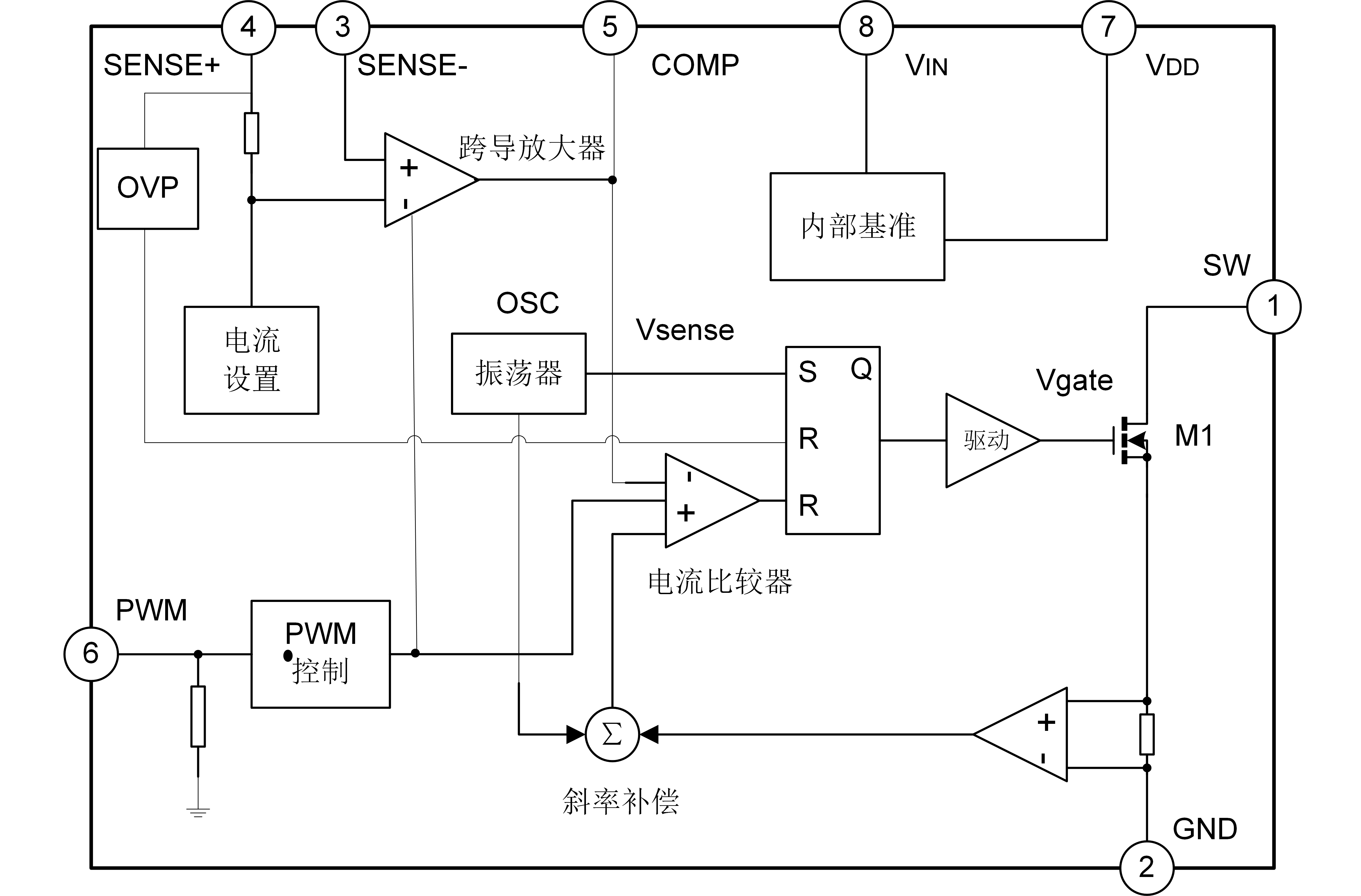

5~36V的輸入電壓范圍
最大1A的輸出電流（BUCK 模式）
0.3?的內置功率MOSFET
PWM調光功能
280kHz的固定開關頻率
輸入/輸出電壓變化時，負載電流變化范圍在±3％之內
串接多個LED時，效率可以達到96％以上
過溫保護
每周期的過流保護
輸出過壓保護（升壓或升降壓模式）
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SD42560 | SOP-8-225-1.27 | SD42560 | 無鉛 | 料管 | |
| SD42560TR | SOP-8-225-1.27 | SD42560 | 無鉛 | 編帶 | |
| SD42560E | ESOP-8-225-1.27 | SD42560E | 無鉛 | 料管 | |
| SD42560ETR | ESOP-8-225-1.27 | SD42560E | 無鉛 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD42560 | 319 | 2023-12-05 | SD42560 簡要版說明書 |
